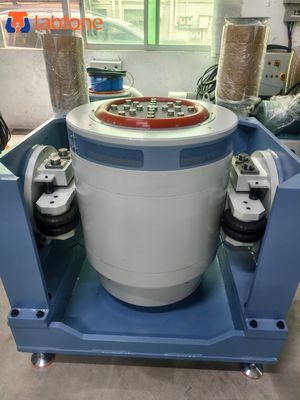

60KN Laboratuvar Titreşim Test Ekipmanı Yeni Enerji Araç Parçaları İçin ISO16750
Titreşim Test Ekipmanına Giriş:
EV serisi elektromanyetik titreşim test sistemi, laboratuvar koşullarında titreşim ortamını simüle eder ve çeşitli titreşim test uygulamalarının darbe dayanımını ve güvenilirliğini test eder. Laboratuvarda, titreşim test sistemi yardımıyla, sinüzoidal, rastgele, rezonans arama ve bekleme, klasik şok ve yol modellerinin simülasyonları vb. elde edilebilir. Ürün kalitesi güvencesi, yeni ürün araştırma ve geliştirme için esastır.
EV serisi elektromanyetik titreşim test sistemi, uzun süreli çalışma ihtiyacını karşılamak için özel olarak tasarlanmıştır. Titreşim önleyici tabanın montajı ile dikey ve yatay titreşimler elde edilebilir. Standart platform, binaya iletilen titreşimi en aza indirmek için yüksek verimli hava yayı şok izolasyon cihazı ile donatılmıştır. Çoğu durumda ek bir temele gerek yoktur.

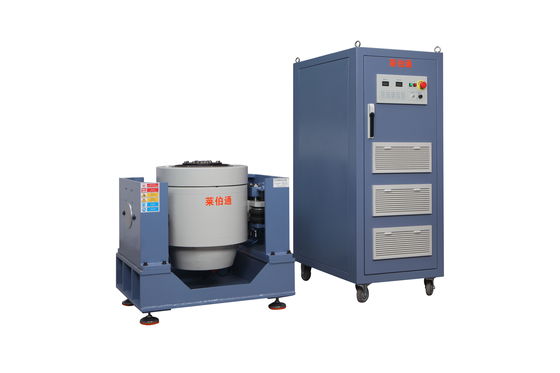

Eksiksiz bir titreşim test sistemi, ürün kalitesi denetimi oluşturmak için teknik destek sağlamak üzere ilgili ulusal ve uluslararası standartlara (örneğin: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, vb.) uygun olarak çalkalayıcı, güç amplifikatörü ve titreşim ölçüm kontrol sisteminden oluşur.
Titreşim Test Ekipmanı Özellikler:
| Çalkalayıcı Özellikleri A50T44 |
| Tepe Sinüs (Pk) |
6000Kg.f tepe (60KN) |
| Rastgele (RMS) |
6000Kg.f r.ms (60KN) @ISO5344 |
| Şok (Pk) |
12000Kg.f tepe (120KN) @6ms |
| Kullanılabilir Frekans |
1～2700Hz |
| Maksimum Yer Değiştirme (p-p) |
76mm (3 inç) aralıklı,64mm (2.5 inç) sürekli |
| Maks. hız |
2.0m/s |
| Maks. ivme |
100G (980 m/s2) |
| Dikey Yük Desteği |
500 kg (2000kg isteğe bağlıdır) |
|
Gövde Süspansiyon Doğal
Frekans (İtme Ekseni)
|
2.5 Hz'den az |
| Armatür Çapı |
Ф440 mm |
| Armatür Ağırlığı |
60kg |
|
Temel Rezonans
Frekans (Çıplak tabla)
|
2,100 Hz (nominal) +/- %5 |
|
Yük Bağlantısı
Noktalar (Standart)
|
16 paslanmaz çelik M10 Ek Parçası |
| Kaçak Akı Yoğunluğu |
＜10gauss |
| Çalkalayıcı boyutları |
1680mmU×1180mmD×1350mmY |
| Çalkalayıcı Ağırlığı |
Yaklaşık 4700Kg |

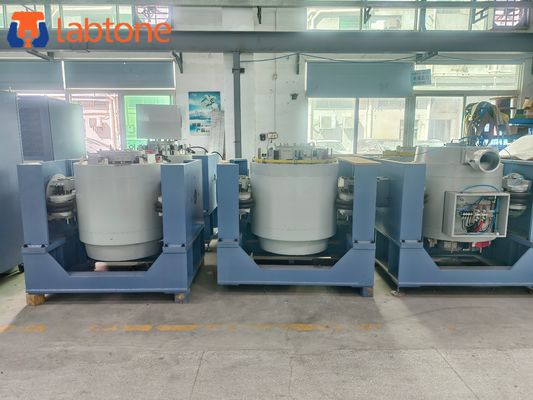

Diğer modeller: EV203-EV260
| Model |
EV203 |
EV206 |
EV210 |
EV220 |
EV232 |
EV240 |
EV250 |
EV260 |
| Frekans Aralığı(Hz) |
1－2500 |
1-3000 |
1-3000 |
1-3000 |
1-3000 |
2-2500 |
1-2500 |
1-2700 |
| Maks.Kuvvet(kg.f) |
300(2.94) |
600(5.88) |
1000(9.8) |
2200(21.56) |
3200(31.36) |
4000(39.2) |
5000(49) |
6000(58.8) |
Maks.Yer Değiştirme
(mmp-p) |
40 |
50.8 |
50.8 |
50.8 |
50.8 |
50.8 |
50.8 |
50.8 |
| Maks.İvme(G) |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
| Maks.Hız (cm/s) |
180 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
| Maks.Yük(kg) |
120 |
200 |
200 |
300 |
500 |
500 |
800 |
1000 |
| Vibratör Modeli |
VG300/40 |
VG600/50 |
VG1000/50 |
VG2200/50 |
VG3200/50 |
VG4000/50 |
VG5000/50 |
VG6000/50 |
| Armatür Ağırlığı(kg) |
3 |
6 |
10 |
22 |
32 |
40 |
50 |
50 |
| Armatür Çapı.(mm) |
￠150 |
￠200 |
￠240 |
￠320 |
￠400 |
￠440 |
￠445 |
￠445 |
Titreşim Test Ekipmanı Standartları Karşılar:
MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS vb.
Titreşim Test Ekipmanının Uygulanabilir Endüstrileri:
Otomotiv elektroniği cihazı, Motormetre tertibatı, Otomobil aküsü, Otomotiv elektrikli ekipmanları, Otomotiv motoru, Suda çözünür dielektrik pil, Emniyet valfi, Otomatik klima kompresörü vb.
Titreşim Test Ekipmanının Özellikleri:
- Yüksek manyetik alan yoğunluğunu sağlamak ve akı sızıntısını azaltmak için çift manyetik devre yapısı; Özel demanyetizasyon yapısı, akı sızıntısını 1 mt'nin altına düşürebilir
- U tipi yay, silindirler ve saptırma yüküne karşı güçlü direnç için lineer yatak
- Hava yayı titreşim izolasyonu için kullanılır; Titreşim sistemi ağır yük altında bile istikrarlı bir şekilde çalışır; özel bir temele gerek yoktur
- Titreşim test cihazının aşırı ısınma, aşırı yük, aşırı akım, aşırı gerilim ve aşırı yer değiştirmesi için koruma cihazları sağlanır; Aşırı gerilim, düşük gerilim, faz eksikliği için elektrik şebekesi koruma cihazları; Sürücü gücü, akım sınırlama, yumuşak başlatma, aşırı sıcaklık, kısa devre, modül arızası koruması
- Sinüs, rastgele, darbe çevresel testlerini tamamlayabilir
- Bu sistem gerilim dalgalanması gerektirir, ≤±%10
- Bu sistem Topraklama direnci gerektirir, ≤4Ω
- Yüksek güvenilirlik, özellikle uzun süreli çalışma için uygundur
Hizmetlerimiz:
| Satış öncesi hizmet |
| Teknik Danışmanlık: Test yöntemi, laboratuvar planlaması ve tavsiye |
| Ekipman Seçimi: Tip seçme şeması,SSS |
| Ürün test şeması |
| Satış hizmeti |
| Müşteri İletişimi, ilerleme iletişimi |
| Kurulumdan önce, hazırlık, ekipman devreye alma, ekipman devreye alma konusunda rehberlik sağlayacağız |
| Gerekirse ölçüm ile işbirliği yapın üçüncü taraf doğrulama |
| Satış sonrası servis |
| Kalite güvence süresi bir yıl, ömür boyu bakım. |
| Teknik rehberlik |
| Çağrıyı aldıktan sonra 2 saat içinde geri bildirim. |
| Kabul et OEM, Tasarım hizmeti,Alıcı etiketi |
