Otomotiv Testleri İçin Elektrodinamik Titreşim Sarsıcı Sistemi NISSAN 28400NDS00
Bu elektrodinamik titreşim sarsıcı sistemi, özellikle NISSAN 28400NDS00 gereksinimleri için otomotiv test uygulamaları için tasarlanmıştır. Sistem, ürünün titreşim koşulları altında dayanıklılığını belirlemek için taşıma, montaj ve ürün kullanımı sırasında karşılaşılan çeşitli çevresel titreşim etkilerini simüle eder.
Titreşim Testine Genel Bakış
Titreşim testi, ürünün çevresel titreşimlere karşı direncini iki ana mod aracılığıyla değerlendirir:
- Sinüzoidal Titreşim: Araçlarda, uçaklarda ve gemilerde dönme, titreşim ve volatiliteyi simüle eder. Frekans süpürme ve sabit frekans testi yoluyla rezonans frekansı analizi ve yapısal doğrulama için kullanılır.
- Rastgele Titreşim: Paketlenmiş hallerde genel yapısal sismik dayanıklılığı ve taşıma ortamı dayanıklılığını değerlendirir.
VG5000-100 Sarsıcı Özellikleri
| Parametre | Özellik |
|---|
| Tepe Sinüs (Pk) | 5000Kg.f tepe (50KN) |
| Rastgele (RMS) | 5000Kg.f r.ms (50KN) ISO5344 |
| Şok (Pk) | 10000Kg.f tepe (100KN) @6ms |
| Kullanılabilir Frekans | 1～2500Hz |
| Maksimum Yer Değiştirme (p-p) | 100mm (4 inç) aralıklı, 76mm (3 inç) sürekli |
| Maks. hız | 2m/s |
| Maks. ivme | Sinüs:100g (980 m/s2), Rastgele 62g(600 m/s2) |
| Dikey Yük Desteği | 500 kg |
| Gövde Süspansiyon Doğal Frekansı (İtme Ekseni) | 2,5 Hz'den az |
| Armatür Çapı | Ф440 mm |
| Armatür Ağırlığı | 59kg |
| Temel Rezonans Frekansı (Çıplak tabla) | 2.400 Hz (nom.) +/- %5 |
| Yük Bağlantı Noktaları (Standart) | 16 paslanmaz çelik M10 Ek Parçası |
| Kaçak Akı Yoğunluğu | ＜10 gauss |
| Sarsıcı boyutları | 1670mmU×1150mmD×1300mmY |
| Sarsıcının Ağırlığı | Yaklaşık 4600Kg |
| Sıkıştırılmış Hava Gereksinimi | 0,6 Mpa |
LA503L Güç Amplifikatörü Özellikleri
| Parametre | Özellik |
|---|
| Nominal Çıkış Kapasitesi | 50KVA(120V rms / 420A rms) |
| Sinyal-Gürültü Oranı | 65 dB'den büyük |
| Amplifikatör Verimliliği | %90'dan büyük |
| Amplifikatör Genel Boyutları | 650mmU x 920mmD x 2100mmY |
| Amplifikatörün Ağırlığı | Yaklaşık 560Kg |
| Kilitleme Koruması | Giriş Aşırı/Düşük Gerilim, Mantık Hatası, Çıkış Aşırı Gerilim/Akım, Kontrol Gücü, Harici, Sarsıcı Yağ Basıncı, Modül O/T, Sarsıcı Sıcaklığı, Sarsıcı Hareketi |
VCS5X-2 Sarsıcı Kontrol Cihazı Özellikleri
Donanım: 2 Analog Giriş Kanalı, 1 Sürücü Kanalı, 102,4 kHz Örnekleme Hızı, 40kHz Frekans Aralığı, >120dB Dinamik aralık, 24 bit ADC/DAC, Merkezi 32 bit kayan noktalı DSP işleme ve düşük gürültülü tasarım, >90 dB Rastgele kontrol dinamik aralığı, Windows İşletim Sistemi GUI ve Ethernet bağlantısı, -20~60℃ Çalışma Sıcaklığı, Arka Plan Gürültüsünü Azaltmak İçin Fansız Yapı.
Yazılım: Temel Rastgele, Süpürmeli Sinüs, Klasik Şok
PC Yapılandırması: Microsoft Windows 10/8 İşletim Sistemli ACER PC (i3-3.6GHz CPU, 8GB RAM, 1TB HDD, 1000Mbps Ethernet portu, 4 USB portu). Test raporu düzenleme için Microsoft Word/Excel ve Adobe Acrobat önerilir.
Kontrol İvmeölçerleri: Lab-24110 Yüksek hassasiyetli Şarj ivmeölçer, 10M PVC M5 koaksiyel fişten BNC fişe düşük gürültülü kablo, 1-5kHz aralığı, 30pC/g hassasiyet, M5 yan konektör, Toprak izolasyonu, -40℃ ila 160℃ çalışma sıcaklığı.
Ek Sistem Modelleri
| Model |
EV203 |
EV207 |
EV210 |
EV220 |
| Titreşim Jeneratörü | VG300/40 | VG300/50 | VG1000/50 | VG2000/50 |
| Frekans(Hz) | 2-4500 | 2-3000 | 2-3000 | 2-2500 |
| Maks. Çıkış Kuvveti(kg.f) | 300 | 700 | 1000 | 2000 |
| Maks. Yer Değiştirme (mm p-p) | 38 | 50 | 50 | 50 |
| Maks. İvme(g) | 100 | 100 | 100 | 100 |
| Maks. Hız(cm/s) | 120 | 200 | 200 | 200 |
| Yük(kg) | 120 | 200 | 300 | 400 |
| Armatür Kütlesi(kg) | 3 | 6 | 10 | 20 |
| Armatür Çapı(mm) | φ150 | φ200 | φ240 | φ320 |
| Soğutma Yöntemi | Zorlamalı Hava Soğutma |
| Titreşim Jeneratörü Ağırlığı(kg) | 460 | 920 | 1100 | 1600 |
| Titreşim Jeneratörü Boyutu U*G*Y(MM) | 750*555*670 | 800*600*710 | 845*685*840 | 1200*870*1100 |
| Güç Amplifikatörü | Amp3k | Amp6k | Amp12k | Amp22k |
| Soğutma Yöntemi | Zorlamalı Hava Soğutma |
| Güç Amplifikatörü Ağırlığı(kg) | 250 | 320 | 350 | 500 |
| Güç Amplifikatörü Boyutu U*G*Y(MM) | 800*550*1250 | 800*550*1250 | 800*550*1520 | 800*550*1520 |
| Yardımcı Gereksinimler | 3 fazlı AC380V ±%10 50Hz |
| Toplam Kapasite(KW) | 9 | 20 | 25 | 35 |
Uygunluk Standartları
MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS
Uygulanabilir Sektörler
Otomotiv elektronik cihazları, Motormetre tertibatları, Otomobil akümülatörleri, Otomotiv elektrikli ekipmanları, Otomotiv motorları, Suda çözünen dielektrik piller, Emniyet valfleri, Otomatik klima kompresörleri
Temel Özellikler
- Çift manyetik devre yapısı, yüksek manyetik alan yoğunluğu ve azaltılmış akı kaçağı sağlar
- Özel demanyetizasyon yapısı, akı kaçağını 1 mt'nin altına düşürür
- U tipi yay, silindirler ve doğrusal yatak, saptırma yüküne karşı güçlü direnç sağlar
- Ağır yüklerle kararlı çalışma için hava yayı titreşim izolasyonu - özel bir temel gerekmez
- Aşırı ısıl, aşırı yük, aşırı akım, aşırı gerilim ve aşırı yer değiştirmeye karşı kapsamlı koruma cihazları
- Aşırı gerilim, düşük gerilim ve faz kaybına karşı elektrik şebekesi koruması
- Sinüs, rastgele ve darbe çevresel testlerini tamamlama yeteneği
- Sistem, ≤±%10 gerilim dalgalanması ve ≤4Ω topraklama direnci gerektirir
- Uzun süreli çalışma için uygun yüksek güvenilirlik tasarımı
Hizmetlerimiz
| Satış Öncesi Hizmet |
Teknik Danışmanlık: Test yöntemleri, laboratuvar planlaması ve tavsiyesi
Ekipman Seçimi: Tip seçme şemaları, SSS
Ürün test şemaları |
| Satış Hizmeti |
Müşteri iletişimi ve ilerleme güncellemeleri
Ön kurulum rehberliği, ekipman hazırlığı, hata ayıklama ve devreye alma
Üçüncü taraf doğrulama ölçümleri ile işbirliği |
| Satış Sonrası Hizmet |
Ömür boyu bakım ile bir yıllık kalite güvence süresi
Teknik rehberlik ve destek
Servis çağrıları için 2 saatlik yanıt süresi
OEM, tasarım hizmetleri ve alıcı etiketi seçeneklerini kabul edin |

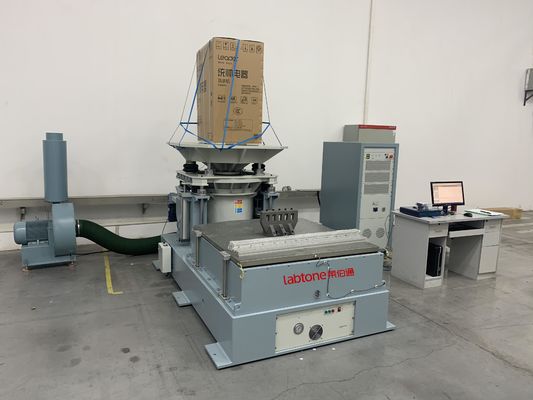

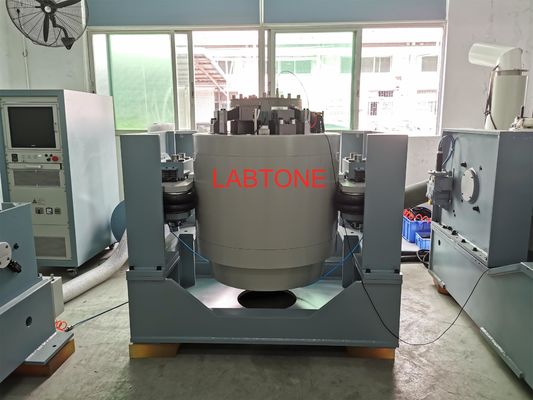

Ürün Resimleri
