3KN Pil Güvenliği İçin Kuvvet Titreşim Test Cihazı Rastgele Test ve Elektronik Bileşen
Titreşim Test Sistemi Yetenekleri
- Sinüs: 300 kgf (tepe)
- Rastgele: 300 kgf (rms)
- Şok: 600 kgf (tepe)
- Frekans aralığı: 2 Hz - 3000 kHz
- Maksimum Hız: 2.0m/s
- Maksimum İvme: 100 G (yarım sinüs) çıplak armatür ile
- Maksimum yük: 120 kg
- Maksimum yer değiştirme: Şok: 40 mm (p-p)
Titreşim Test Sistemi Özellikleri:
|
Model
|
EV103
|
EV203
|
EV106
|
EV206
|
EV210
|
EV220
|
|
Frekans(Hz)
|
2-4000
|
2-2500
|
2-3000
|
2-3000
|
2-3000
|
2-2500
|
|
Maks. Uyarma Kuvveti(kg.f)
|
300
|
300
|
600
|
600
|
1000
|
2000
|
Maks. Yer Değiştirme
(mmp-p)
|
25
|
38
|
25
|
50
|
50
|
50
|
|
Maks. İvme(g)
|
100
|
100
|
100
|
100
|
100
|
100
|
|
Maks. Hız(cm/s)
|
200
|
120
|
180
|
200
|
200
|
200
|
|
Yük(kg)
|
110
|
120
|
200
|
200
|
300
|
400
|
|
Armatür Kütlesi(kg)
|
3
|
3
|
6
|
6
|
10
|
20
|
|
Armatür Çapı(mm)
|
φ150
|
φ150
|
φ200
|
φ200
|
φ240
|
φ320
|
|
Soğutma Yöntemi
|
Zorlamalı Hava Soğutma
|
|
Titreşim Jeneratörü Ağırlığı(kg)
|
460
|
460
|
720
|
920
|
1100
|
1600
|
|
Titreşim Jeneratörü Boyutu U*G*Y(MM)
|
750*560*670
|
750*555*670
|
800*600*710
|
800*600*710
|
845*685*840
|
1200*870*1100
|
|
Güç Amplifikatörü
|
Amp3k
|
Amp3k
|
Amp6k
|
Amp6k
|
Amp12k
|
Amp22k
|
|
Soğutma Yöntemi
|
Zorlamalı Hava Soğutma
|
|
Güç Amplifikatörü Ağırlığı(kg)
|
250
|
250
|
320
|
320
|
350
|
500
|
|
Güç Amplifikatörü Boyutu U*G*Y(MM)
|
800*550*1250
|
|
Yardımcı Gereksinimler
|
3 faz AC380V ±10% 50Hz
|
|
Toplam Kapasite(KW)
|
8
|
9
|
18
|
20
|
25
|
35
|
Şok Test Sistemi ve Titreşim Test Sistemi Pil güvenliği testi
Piller, günlük hayatımızı sağlayan ve yerine getiren birçok şeyi güçlendirir. Hayatlarımız daha az bağlı hale geldikçe - cihazlar kesinlikle daha verimli hale geldi - ancak - piller artık daha yüksek enerji yoğunluğu sağlıyor.
Bir an için tüm bu pilleri nakliye etmeyi düşünün... Çok gerçek anlamda - bir sevkiyat büyük bir enerji yoğunluğunu temsil edebilir - ve bir aksilikte - bu enerji çok istenmeyen bir şekilde serbest bırakılabilir.
Çoğu pil, uluslararası nakliye standartlarına uymak için taşıma simülasyon testlerinden geçer. Bu, özellikle lityum iyon piller için geçerlidir. Sevkiyat sırasında güvenliği sağlamak için, lityum pillerin BM/DOT spesifikasyonlarına göre test edilmesi gerekir. BM Test ve Kriterler El Kitabı bölüm 38.3 (BM/DOT 38.3), lityum piller için testleri özetlemektedir. Labtone, (BM/DOT 38.3) testlerini - T3 (Titreşim), T4 (Şok) ve T6 (Darbe) - gerçekleştirmek için Test Ekipmanına ve uzmanlığa sahiptir.
Taşıma tehlikeleri, pil tasarımlarının hayatta kalması gereken tek dinamik koşul değildir. Taşınabilir bir elektronik cihaz, alındıktan sonra ambalajını attığında, günlük kullanım ortamının nakliye ortamından daha zorlu olduğunu görebilirsiniz. Otomotiv elektrikli / hibrit bir uygulamada, piller doğal olarak sonsuz titreşime maruz kalacaktır. Pillerin bu tür kullanıma dayanabilmesini sağlamak için çeşitli endüstri spesifikasyonları mevcuttur:
- IEC 62133 (Titreşim, Düşme, Şok)
- SAE J2464 (Şok, Düşme, Veri Toplama)
- UL 2054 (Şok, Titreşim)
- UL 2202 (Titreşim, Düşme)
- UL 2231 (Düşme, Şok, Titreşim)
Titreşim Test Sistemi Ana Özellikleri
1) Sağlam süspansiyon sistemi ve lineer hareket kılavuzu, güçlü taşıma kapasitesi, iyi kılavuz fonksiyonları, yüksek kararlılık.
2) Yüksek statik sertliğe ve düşük dinamik sertliğe sahip yük merkezi hava yastığı, güçlü taşıma kapasitesi, genlik değişimi üzerinde mükemmel performans.
3) Yüksek verimli D sınıfı güç anahtarlama, 3-sigma tepe akımı, düşük güç tüketimi ve minimum harmonik bozulma.
4) Güvenlik kilidi ile hızlı kendi kendine teşhis, yüksek güvenlik güvenilirliği
5) Titreşim platformu için ek bir temel ihtiyacı olmadan hava yastığı şok izolasyon cihazı, titreşim dalgasının mükemmel bir şekilde yeniden üretimi ve titreşim iletiminde azalma
6) Farklı uygulamalar için yatay ve dikey genişleme platformları
7) Basit kontrolör operasyonu
Satış Öncesi:
- Teknik danışmanlık: test yöntemi, laboratuvar planlaması ve öneri.
- Ekipman seçimi: seçim şeması, SSS.
- Ürün test şeması.
Satış Esnasında:
- Müşteri iletişimi ve ilerleme raporu.
- Ön kurulum hazırlığı, ekipman devreye alma ve test çalışması için rehberlik.
- Kalibrasyon (Üçüncü Taraf’ın doğrulaması gerektiğinde).
Satış Sonrası Hizmet
- Makinenin nasıl kurulacağı, makinenin nasıl kullanılacağı konusunda eğitim.
- Yurtdışında makinelere hizmet vermek için mühendisler mevcuttur.

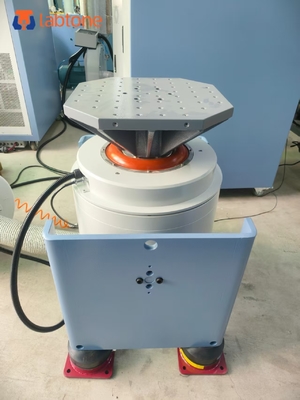

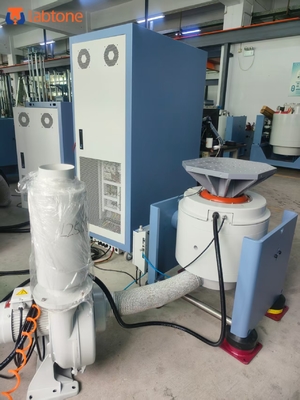

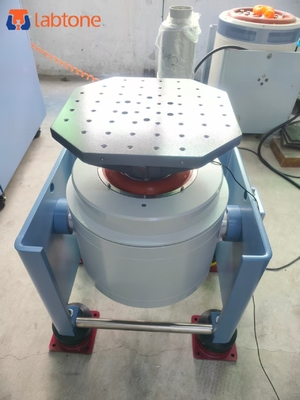

Titreşim Test Sistemi Görüntüleri:
