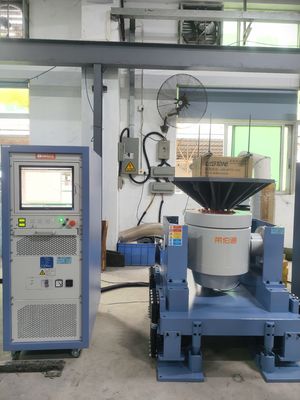

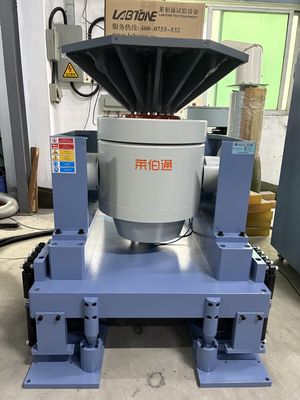

Otomotiv parçaları için Laboratuvar Elektrodinamik titreşim salkımcısı MIL-STD, DIN, ISO, ASTM standardına uymaktadır
Özellikleri:
- Sağlam süspansiyon sistemi ve doğrusal hareket kılavuzu, güçlü taşıma kapasitesi, iyi kılavuzlama fonksiyonları, yüksek kararlılık
- Yük merkezi hava yastığının yüksek statik sertliği ve düşük dinamik sertliği, güçlü taşıma kapasitesi, amplituda değişiminde mükemmel performansı vardır
- Yüksek verimlilikli D sınıfı güç anahtarı, 3-sigma zirve akımı, en iyi güç tüketimini sağlar ve harmonik bozulmayı en aza indirgenir
- Güvenlik kilitli hızlı kendi kendine teşhis, yüksek güvenlik güvenilirliği

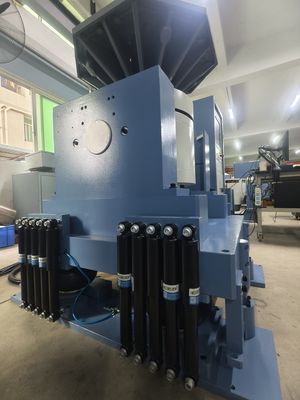

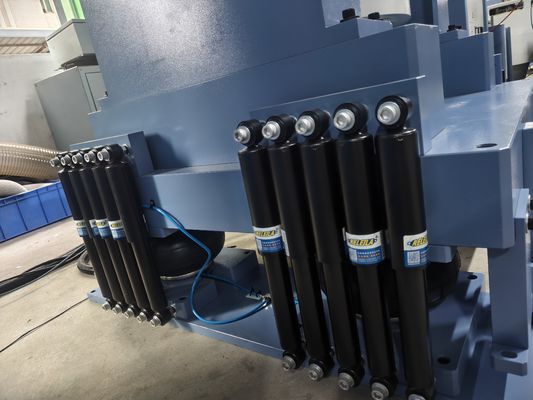

- Ek temellere ihtiyaç duymadan titreşim platformu için hava yastığı şok yalıtım cihazı, titreşim dalgasının mükemmel yeniden üretimi ve titreşim iletimliliğini azaltır
- Farklı uygulama için yatay ve dikey genişleme platformu sağlamak
- Basit kontrol cihazı çalışması
Özellikler: EV203-EV220
| Model |
EV203 |
EV206 |
EV210 |
EV220 |
| titreşim jeneratörü |
VG300/40 |
VG300/50 |
VG1000/50 |
VG2000/50 |
| Frekans ((Hz) |
2-2500 |
2-3000 |
2-3000 |
2-2500 |
| Maksimum Çıkış Gücü ((kg.f) |
300 |
600 |
1000 |
2000 |
| Max. Yer değiştirme (mmp-p) |
38 |
50 |
50 |
50 |
| Maks. Hızlandırma ((g) |
100 |
100 |
100 |
100 |
| Maks. Hız ((cm/s) |
120 |
200 |
200 |
200 |
| Kullanılabilir yük ((kg) |
120 |
200 |
300 |
400 |
| Zırh kütlesi ((kg) |
3 |
6 |
10 |
20 |
| Armatür çapı ((mm) |
φ150 |
φ200 |
φ240 |
φ320 |
| Soğutma yöntemi |
Zorla Havalandırma |
| Titreşme Jeneratörü Ağırlığı ((kg) |
460 |
920 |
1100 |
1600 |
| Titreşme Jeneratörü Boyutu L*W*H(MM) |
750*555*670 |
800*600*710 |
845*685*840 |
1200*870*1100 |
| Güç Güçlendirici |
Amp3k |
Amp6k |
Amp12k |
Amp22k |
| Soğutma yöntemi |
Zorla Havalandırma |
| Güç Güçlendirici Ağırlığı ((kg) |
250 |
320 |
350 |
500 |
| Güç Güçlendirici Boyutu L*W*H(MM) |
800*550*1250 |
800*550*1250 |
800*550*1520 |
800*550*1520 |
Kullanım
Gereksinimler |
3 fazlı AC380V ±10% 50Hz |
| Toplam Kapasite (KW) |
9 |
20 |
25 |
35 |
Uygulanabilir Standartlar:MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS vb.
Uygulanabilir endüstriler:
Otomotiv parçaları ve sistemleri ̇ yeterlilik testi
Elektronik montaj, bilgisayar ekipmanı testi
Aviyonik ve askeri donanım testleri
Uydu bileşenlerinin test edilmesi
Ürün ve paket testleri
Genel stres taraması
Dinamik Shaker'ın Performansı
Elektromanyetik bir salkım cihazının maksimum hızlanma seviyesi maksimum akım ve yükleme durumuna göre belirlenir.Hareketli parçanın yer değiştirmesi, hızlanmanın yüksek seviyeye ulaşamayacağı şekilde sınırlıdır.Hareketli elementin rezonans frekansı, salkım cihazının frekans aralığının üst sınırından daha yüksek olması için tasarlanmıştır.
Shaker Modeli Seçimi
Uygun bir titreşim test sistemi seçmek için, en önemli şey titreşim testini gerçekleştirmek için gerekli olan heyecan kuvveti bilmek.Aşağıdaki veriler belirtilmelidir::
- Sıklık (sıklık aralığı)
- Maksimum Hızlanma
- Maksimum yer değiştirme
- Maksimum Hız
- Örnek kütlesi ve sabitlenmesi
Deneme sıklığının üst sınırına ve numune boyutuna göre, dikey genişleme platformu veya yatay kayma masasına göre numune sabitleme seçilir.Vibrasyon testi için gerekli heyecan kuvveti değerlendirmek için numune kütlesi gereklidir.
Hizmet
Satış öncesi hizmet
1) Teknik danışmanlık: test yöntemi, laboratuvar planlaması ve önerileri.
2)Ekipman seçimi: seçim şeması, SSS.
3) Ürün test programı.
4)Müşteri ile iletişim ve ilerleme raporu.
Satış sonrası hizmet
1)Teknik eğitim: ekipmanın işletilmesi, günlük bakım, ortak hata teşhisi ve sorun giderme.
2)Satış yerindeki planlı servis: Ekipman ve insan kaynaklı tehlikeleri ortadan kaldırmak için sorunun en kısa sürede tespit edilmesi.Bu, ekipmanların uzun süreli ve istikrarlı çalışmasını ve en son teknik bilgilerin sağlanmasını sağlamaktır..
3)Teknik destek: Müşterilerin ihtiyaçlarına göre özel ücretli hizmetler sağlanmaktadır.
Sıkça sorulan sorular:
Test ettiğin donanımı şekerine nasıl bağlarsın?
Genellikle hafiflik ve sertlik için alüminyum veya magnezyumdan oluşan bir armatür aracılığıyla.
Sallayıcıları nasıl kontrol ediyorsun?
Eğer test ettiğimiz üründe rezonans arıyorsak, salkım makinesine ürünü bir kerede bir frekansta salkımlamasını emrediyoruz ama bu test frekansını değiştiriyoruz.Bir dizi frekans aralığında süpürmek içinAma daha gerçekçi bir şekilde, sarsıntı cihazına rastgele titreşmesini ve aynı anda tüm rezonansları uyarmasını emrediyoruz. Kontrol komutları özel olarak programlanmış bir bilgisayarın klavye tabanına giriyor.
Bu rezonanslar ne? Kötü mü?
Hiç direksiyonun, sütuna girilen değerden daha büyük bir büyüklükte hareket ettiğini fark ettiniz mi?Birkaç yıl içinde direksiyon sütununun kırılmasının bükme yorgunluğu başarısızlığına neden olması için küçük bir şans var.Bir otomotiv veya gemi veya kara aracı aletini salladığımızda, örneğin, girdiğimizden daha fazla hareketle yanıt veren basılı kablolama panellerinin (PWB) parçalarını arıyoruz.Bu bükülme PWB kablolarına zarar verebilir., bağlı bileşenlere zarar verebilir ve bileşenler ile PWB arasındaki lehimlenmiş bağlantılara zarar verecektir.
