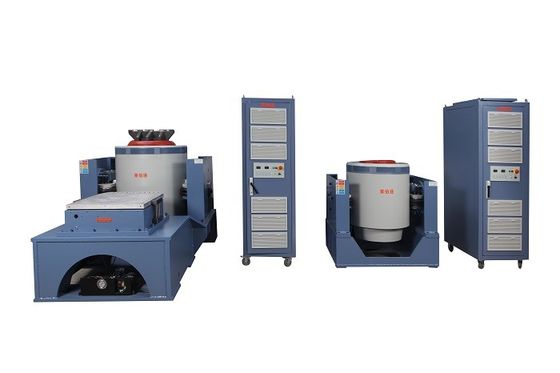

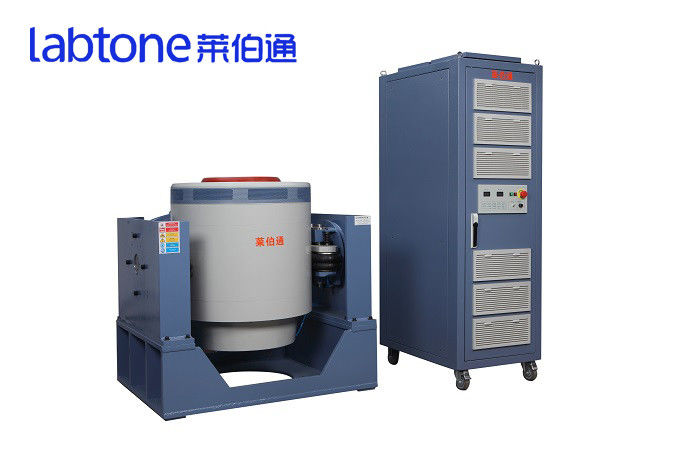

Vibration Shaker, MIL STD 810G ve MIL STD 202H'yi karşılar.

titreşim testi sistemini nasıl seçebilirsiniz:

Titreme testi yapmadan önce, hangi tür bir testin yapılmasını düşündüğünüzü düşünün. Bu, test edilen ürüne ve gerekli bilgilere bağlı olacaktır.Aygıt türleri, parametreler ve kesim noktaları.

Belirli bir numune üzerinde belirli bir test yürütmek için uygun bir sistem bulmak üç farklı adımı içerir:

1. Sınavın frekans aralığını ve aşırı zirve hareketlerini (Hızlanma, Hız ve Yer değiştirme) test özelliklerinden belirleyin.veya Klasik Şok örneğin) bunu başarmak için farklı hesaplamalar yapacaksınız.
2. From the Device Specifications determine the mass of the device under test (DUT) and the dimensions of the mounting surface required to bolt the DUT to a shaker table with its center of gravity (CG) over the table’s centerBu, bir baş genişletici ve/veya başka bir montaj cihazının kullanılmasını gerektirebilir. Tüm montaj bağlayıcıları dahil olmak üzere bu ek donanımın ağırlığını belirleyin.
3. Bir deneme sisteminin Shaker Özelliklerine bakın. DUT'un ve herhangi bir montaj armatürünün kütlesinin, shaker'ın puanladığı Maksimum Statik Yükten daha az olduğunu doğrulayın.DUT'un (veya montaj donanımının) silkincinin armatürüne veya baş genişleticisine bağlanabileceğini kontrol edin. Add the Effective Armature Mass and head expander mass to the DUT mass and the mass of any mounting fixtures and fasteners and any accelerometers mounted to the DUT – this is the Total Moving Mass that must be moved by the shaker during the testGerekli kuvveti hesaplamak için toplam hareket eden kütleyi birinci adımda belirlenen ivmeyle çarpın. Belirlenen test frekans aralığı, kuvvet, en yüksek ivme,Sınav ve DUT tarafından gerekli olan en yüksek hız ve en yüksek yer değiştirme, seçilen salkım sisteminin karşılık gelen performans değerlerinden daha azdır.Eğer bu doğruysa, seçilen salkım kabul edilebilir. Eğer değilse, daha güçlü bir salkım gereklidir.

Uygulanabilir Standartlar:

MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS vb.

Uygulanabilir endüstriler:

Otomotiv, Elektronik, Havacılık, Gemiler, Telekomünikasyon, Pptoelektronik, Enstrüman vb.

Özellikleri:

• Süspansiyon sisteminin dayanıklılığı ve doğrusal hareket kılavuzluğu, güçlü taşıma kapasitesi, iyi kılavuzlama fonksiyonları, yüksek istikrar.
• Amplituda değişimi konusunda mükemmel performans.
• D Sınıfı güç dönüşümünde yüksek verimli, 3 - Sigma zirve akımı, güç tüketiminin optimize edilmesini ve minimum harmonik bozulmayı sağlar.
• Hızlı kendi test teşhisi ve zincir koruması, yüksek yüksek güvenlik ve güvenilirlik
• Havalı gaz poşeti izolasyon dampalama aygıtı, özel bir temele gerek kalmadan titreşim tablosunu gerçekleştirir.
• Dikey ve yatay tablolarda farklı uygulamalar.
• Kontrolör için basit bir işlem.

Çalışma prensibi:

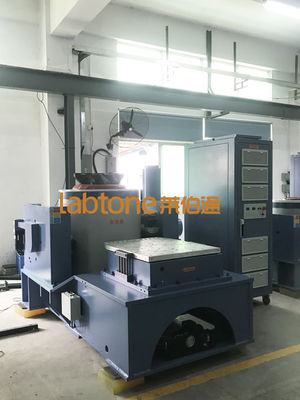

Atölye:

Etiket:

titreşim test masası,

titreşim laboratuvarı ekipmanları,

ambalaj testi ekipmanları
