Ürün ayrıntıları:
|
| Ürün adı: | Şok Test Sistemi | Masa boyutu: | 200 * 250 |
|---|---|---|---|
| Numune maksimum ağırlığı (kg): | 10 | Şok darbesi: | yarım sinüs |
| Hızlanma aralığı (G): | 15 ila 2000 g | Darbe süresi aralığı (ms): | 0.2 ila 18 |
| model: | SKT10HB | ||
| Vurgulamak: | UN38.3 Şok Test Sistemi,MIL-STD-810 Şok Test Sistemi,USB2.0 şok test cihazı |
||

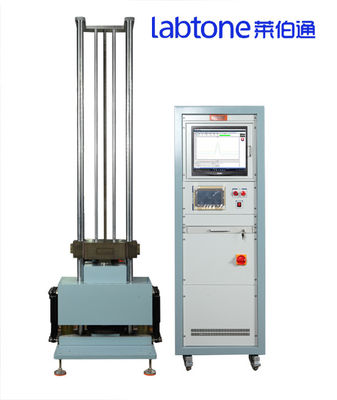

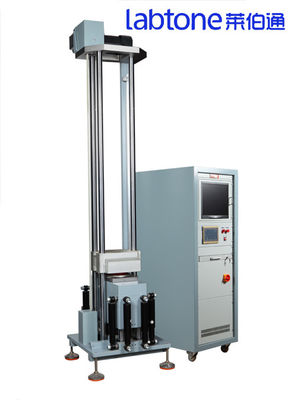

Şok Test Sistemi 5000g 0.25ms / 0.22ms, 6000g 0.2ms süre için UN38.3, MIL-STD-810 standardı ile
Şok Test Sistemi Ürün açıklaması
SKT serisi şok test sistemi ağırlıklı olarak elektronik ürünler, pil ürünleri, havacılık, gemi, askeri sanayi, otomotiv parçaları ve nakliye gibi alanlarda şok direnci testlerine uygulanabilir.Şok testleri yarım sinüs dalgası, testere dişi dalgası veya trapez dalgası şeklindedir.Şok testleri, farklı dalga şekli üreteçleri seçilerek gerçekleştirilebilir.Ekipman, GB / T2423-2008, GJB150, GJB360, GJB548, UN38.3, IEC-62281, GJB1217, MIL-STD-202F, IEC-68-2-27, MIL-STD-810F gibi test spesifikasyonlarına uygundur. MIL-STD-883E, vb.
Şok Test SistemiÜrün Özellikleri
Şok Test SistemiŞok test sistemleri Özellikler
| Şok test cihazı SKT10HB'nin ana parametreleri | |
| İşletim platformu | 200 mm × 250 mm |
| Yük | 10 Kg |
| Tepe ivme | 15 ila 2000 g |
| Darbe süresi | 0,2 ~ 18 ms |
| Ekipman boyutları | 680 × 740 × 1980 mm |
| Ekipman ağırlığı | 550 kilo |
| Güç kaynağı | AC 220V ±% 10 50Hz, 2kVA |
| Hava kaynağı | 0.5Mpa'dan büyük |
| DAS (Veri analiz sistemi) | |
| Giriş kanalları | 2 kanal |
| Örnekleme frekansı | 192 KHz |
| Darbe süresi | 50-1 ms |
| Güç fonksiyonları | Şok Ölçümü ve Analizi |
| İletişim arayüzü | USB 2.0 |
| Destekleyici standart | ISO, UN38.3, MIL-STD-810, kullanıcı tanımlı |
| İşletim sistemi | Microsoft Windows10 |
Şok Test Sistemi AnalizörüÖzellikleri
ST serisi Şok Analizörü, şok olaylarının geçici yakalama ve analizi için güçlü ve özel bir cihazdır.AVANT, ölçümde katı kriterleri karşılayabilir ve şok, düşme ve diğer türden darbe olayları için uygundur.
USB2.0 bağlantısına dayalı olarak, ST_DAS iki farklı model için mevcuttur: STH ve ST.ST, 2 toplama kanallı ortak uygulama için kullanılır ve STH, yüksek seviyeli şok olayları ölçümü ve analizi için kullanılır.Farklı test standartlarına göre dört analiz modülü sunar: Şok Ölçümü ve Analizi, SRS, Darbe Analizi ve Hasar Sınırı testi.
Özellik
ISO, MIL-STD-810 ve Kullanıcı tanımlı ile uyumlu
1 MHz'e kadar örnekleme oranı
100.000 gn'ye kadar hızlanma aralığı
Güç fonksiyonları: Şok Ölçümü ve Analizi, Şok Tepki Spektrumu (SRS) Analizi, Hasar Sınırı, Tolerans Analizi ve Başarılı / Başarısız Hakim, Filtreleme, Çoklu Etki Olayları Kaydetme ve Oynatma, vb.
Yardımcı fonksiyon: Kuvvet ve bozulma analizi, Şok Tepki Süresi Alan Hesaplaması, FFT Analizi vb.
Bağlantı: Gerilim, IEPE, Şarj, TEDS
Otomatik Test Raporu Oluşturma
USB2.0 Bağlantısı, Tak ve Çalıştır
Uygulama
Yarım sinüs, trapez nabız, testere diş nabzı vb. Gibi klasik dalga biçimi yakalama ve analizi
Şok Tepki Spektrumu (SRS)
Çoklu Etki Olayları Kayıt ve Oynatma, dalga formu yakalama ve çevrimdışı analiz
Tolerans Analizi ve Başarılı / Başarısız Jüri, Tolerans yazılım üzerinde gerçek zamanlı olarak gösterilir
Hasar Sınırı, kesinlikle ASTM D3332-99 standardından şikayetçi
Şok test sistemleri daha fazla ayrıntı
Hizmet
Satış Öncesi Hizmet
1) Teknik danışma: test yöntemi, laboratuvar planlaması ve önerisi.
2) Ekipman seçimi: seçim şeması, SSS.
3) Ürün test şeması.
4) Müşteri iletişimi ve ilerleme raporu.
Satış sonrası servis
1) Teknik eğitim: ekipmanın çalıştırılması, günlük bakım, genel arıza teşhisi ve sorun giderme.
2) Planlanmış yerinde hizmet: Ekipmanı ve insan kaynaklı tehlikeleri ortadan kaldırmak için sorunun mümkün olan en kısa sürede algılanması.Bu, en son teknik bilgilerin sunulmasının yanı sıra uzun vadeli ve istikrarlı ekipman çalışmasını sağlamak içindir.
3) Teknik destek: Müşterinin ihtiyaçlarına göre özel ücretli hizmetler verilmektedir.
